Вес гаек. Таблица. ГОСТ



Как и болты, гайки шестигранные продают в килограммах. Вес гаек меняется в зависимости от величины резьбы и размера под ключ. Чтобы узнать необходимый вес одной или тысячи гаек нужно знать ГОСТ.

Один из самых популярных стандартов ГОСТ 5915-70. Эти гайки применяются для жесткой сцепки совместно с болтами ГОСТ 7798-70 и ГОСТ 7796-70.

Изготавливают из марок стали: 10кп; 20кп; 35.

Зарубежный аналог: DIN 934

Такие гайки часто используются в машиностроении, строительстве и другом производстве для крепления деталей конструкции.

Ниже приведена таблица размеров и весов стальных гаек.

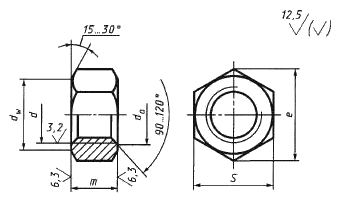

Гайка шестигранная ГОСТ 5915-70.

ves-gaek-tablica



Р – шаг резьбы, мм;

da — внутренний диаметр, мм;

м — высота гайки, мм;

е — диаметр описанной окружности, мм;

dw — наружный диаметр, мм;

S — размер гайки под ключ, мм;

N — вес 1000 шт. гаек, кг.





Таблица 1

Размеры и вес шестигранных гаек ГОСТ 5915-70.

ves-gaek-tablica

Вес гаек. Таблица. ГОСТ



Ниже приведены зарубежные стандарты гаек по DIN.



Гайка шестигранная DIN 934.

ves-gaek-tablica



Р – шаг резьбы, мм;

dw — наружный диаметр, мм;

е — диаметр описанной окружности, мм;

м — высота гайки, мм;

S — размер гайки под ключ, мм;

N — вес 1000 шт. гаек, кг.





Таблица 2

Размеры и вес шестигранных гаек DIN 934.

ves-gaek-tablica













Гайка самоконтрящаяся DIN 985.

ves-gaek-tablica



Р – шаг резьбы, мм;

H — высота гайки, мм:

м — высота гайки без шайбы, мм;

е — диаметр описанной окружности, мм;

S — размер гайки под ключ, мм;

N — вес 1000 шт. гаек, кг.



Таблица 3

Размеры и вес гайки самоконтрящиеся DIN 985.

ves-gaek-tablica















Вес гаек. Таблица. ГОСТ

Гайка шестигранная с фланцем DIN 6923.

ves-gaek-tablica

C – высота фланца, мм;

R – радиус скругления фланца,мм;

Ds – внешний диаметр фланца,мм;

е — диаметр описанной окружности, мм;

м — высота гайки, мм;

S — размер гайки под ключ, мм;

N — вес 1000 шт. гаек, кг.

Таблица 4

Размеры и вес гаек шестигранных с фланцем DIN 6923.

ves-gaek-tablica



Гайка соединительная (удлиненная) DIN 6334.

ves-gaek-tablica

Р – шаг резьбы, мм;

е — диаметр описанной окружности, мм;

L – длина гайки, мм;

S — размер гайки под ключ, мм;

N — вес 1000 шт. гаек, кг.



Таблица 5

Размеры и вес гаек соединительных (удлиненных) DIN 6334.

ves-gaek-tablica



Гайка колпачковая DIN 1587.

ves-gaek-tablica

Р – шаг резьбы, мм;

Dк — наружный диаметр колпачка, макс.;

е — диаметр описанной окружности, мм;

T — глубина, мин.;

W — толщина колпачка, мин.;

R – внешний диаметр колпачка, мм;

H — полная высота гайки, мм;

M — высота шестигранной части гайки, макс.;

S — размер гайки под ключ, мм;

N — вес 1000 шт. гаек, кг.



Таблица 6

Размеры и вес гаек колпачковых DIN 1587.

ves-gaek-tablica
