Резьба стальная. ГОСТ. Труба с резьбой.

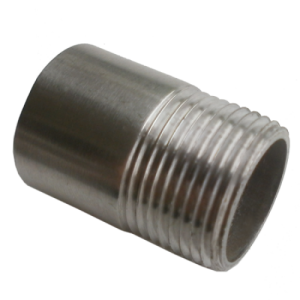

Резьба стальная изготавливается из труб ГОСТ 3262-75. Их разрезают на необходимые размеры в зависимости от диаметра трубы (смотри таблицу 1.) и нарезается трубная наружная дюймовая резьба (не больше 5,6 витков). Примечание: резьба нарезается только с одной стороны детали, другая её сторона приваривается к трубе.

Эксплуатируются резьбы в системах водопровода, газопровода, системах отопления, то есть в системах неагрессивных сред (вода, газ, пар), при температуре до +175 ˚С и номинальном давлении 1.6 МПа. Резьбы необходимы для крепления различных деталей и оборудования (муфты, краны, вентили, манометры).

С размерами и весом стальной резьбы вы можете ознакомится в таблице ниже. Таблица составлена для резьбы стальной соответствующих ГОСТ 6357-81.

Материал для изготовление использую черные сорта стали для труб и деталей водо- и газопроводных конструкций по ГОСТ 1050-88. С целью повышения антикоррозийных свойств, резьбы стальные обрабатывают цинковым покрытием.

Читайте также:

Вес сгона стального. Сгон стальной ГОСТ 8969-75.;

Резьба стальная. ГОСТ. Труба с резьбой.;

Контргайка стальная. ГОСТ 8968-75. Технические характеристики контргайки стальной.;

Муфты стальные соединительные. ГОСТ. Таблица.

Примечание: В таблице 1 указан вес стальной резьбы без антикоррозийного покрытия так, как разница в весе незначительна и ей можно пренебречь.



rezba-stalnaya-gost-truba-s-rezboj

Рис.1.Основные обозначения резьбы стальной.

Таблица 1.

Размеры и вес резьбы стальной по ГОСТ 6357-81.

Ду, мм G,дюйм Толщина стенки, мм Длина, мм Вес,кг
L l
15 1/2″-B 2,5 35 9 0,04
2,8 0,04
3,2 0,05
20 3/4″-B 2,5 40 10,5 0,06
2,8 0,07
3,2 0,07
25 1″-B 2,8 40 11 0,08
3,2 0,09
4 0,12
32 1 1/4″-B 2,8 50 13 0,14
3,2 0,15
4 0,19
40 1 1/2″-B 3 50 15 0,17
3,5 0,19
4 0,22
50 2″-B 3 50 17 0,21
3,5 0,24
4,5 0,31
65 2 1/2″-B 3,2 70 20 0,40
4 0,49
4,5 0,55
80 3″-B 3,5 70 20 0,51
4 0,58
4,5 0,65
100 4″-B 4 70 20 0,75
4,5 0,84
5 0,93

Ду – условный проход детали, мм;

L – длина детали, мм;

l – длина резьбы детали, мм;

G – обозначение резьбы, дюйм.
